工業級防雷器連接方案

在工業物聯網與智能終端廣泛部署的今天，雷電浪涌 已成為戶外及工業場景中設備損毀、數據中斷的核心威脅。傳統防雷方案因 防護維度單一（僅護電源或網絡）、兼容性不足、接地設計不規范，難以應對復雜環境下的雷擊風險，導致設備故障率高、運維成本陡增。

方案架構：雙維度防護，覆蓋全鏈路風險

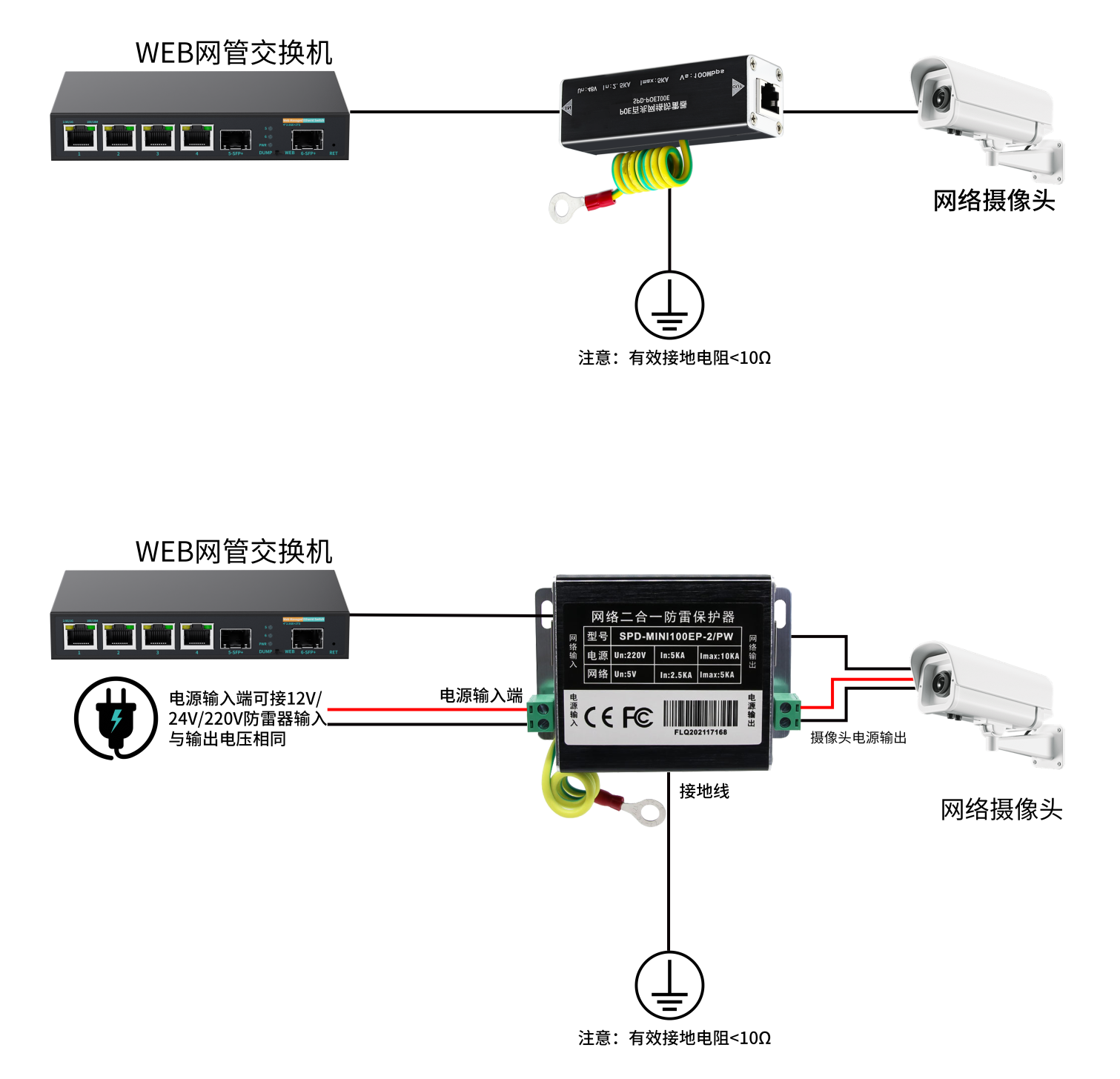

1. 網絡單路防雷方案：信號鏈路的 “防雷鎖”

• 部署邏輯：串聯于 WEB 網管交換機與網絡攝像頭 之間，對網絡信號線路（以太網口）實施浪涌防護。

• 核心設計：

  • 內置高性能浪涌抑制模塊，快速泄放雷擊產生的瞬態過電壓（符合 IEC 61643 等工業防雷標準）；

  • 強制要求 有效接地電阻≤10Ω，確保浪涌電流安全導入大地，避免二次危害。




• 適配場景：戶外攝像頭、工業傳感器等 僅需網絡信號防護 的終端，簡化部署，聚焦信號安全。

2. 電源 + 網絡二合一防護方案：全鏈路的 “防雷盾”

• 部署邏輯：集成 電源輸入（12V/24V/220V 兼容）與網絡信號 雙路防護，一端連接 WEB 網管交換機及供電端，另一端輸出至攝像頭，實現 “電源 - 網絡” 同步防雷。

• 核心設計：

  • 寬電壓適配：支持 12V/24V/220V 電源輸入（與輸出電壓匹配），覆蓋工業場景中多樣化供電需求；

  • 統一接地：通過單接地端（有效接地電阻≤10Ω），同步泄放電源與網絡線路的浪涌能量，避免 “單一防護漏洞” 導致的設備損毀；

  • 過載保護輔助：內置過載熔斷機制，在雷擊或電源異常時主動切斷回路，雙重保障設備安全。




• 適配場景：智能安防（攝像頭）、智慧工廠（工控機）、智能電網（戶外終端）等 需同時保障電源與網絡安全 的復雜場景，實現 “一器雙防” 的高效防護。

方案優勢：四大核心能力，重構防雷價值

? 工業級防雷設計：硬核抗沖擊

? 二合一保護：消除防護盲區

? 集中供電與模塊化管理：降本提效

? 高可靠長壽命：全周期省心

• 元件選型：采用耐老化、低損耗的防雷元器件，配合冗余設計，提升抗沖擊壽命；

• 結構優化：金屬屏蔽外殼 + 防潮處理，適應潮濕、多塵的工業環境；

• 壽命驗證：通過加速老化測試，確保產品在長期雷擊沖擊下仍保持穩定性能，減少更換頻率。
