石油化工智慧網絡解決方案

普通設備因 防爆等級不足，在油氣泄漏區可能引發爆炸，腐蝕環境加速設備老化，導致 DCS 控制中斷、氣體探測失效；

DCS/PLC 控制信號延遲≥50ms 即可能引發裝置跳車，傳統組網無法保障關鍵業務優先級；

罐區、裝置區布線復雜（管線密集、空間狹窄），新增設備需破管埋線，施工風險高、周期長；

人工巡檢需穿戴重型防護，故障發現滯后數小時，且暴露于有毒有害環境，運維成本與風險雙高。

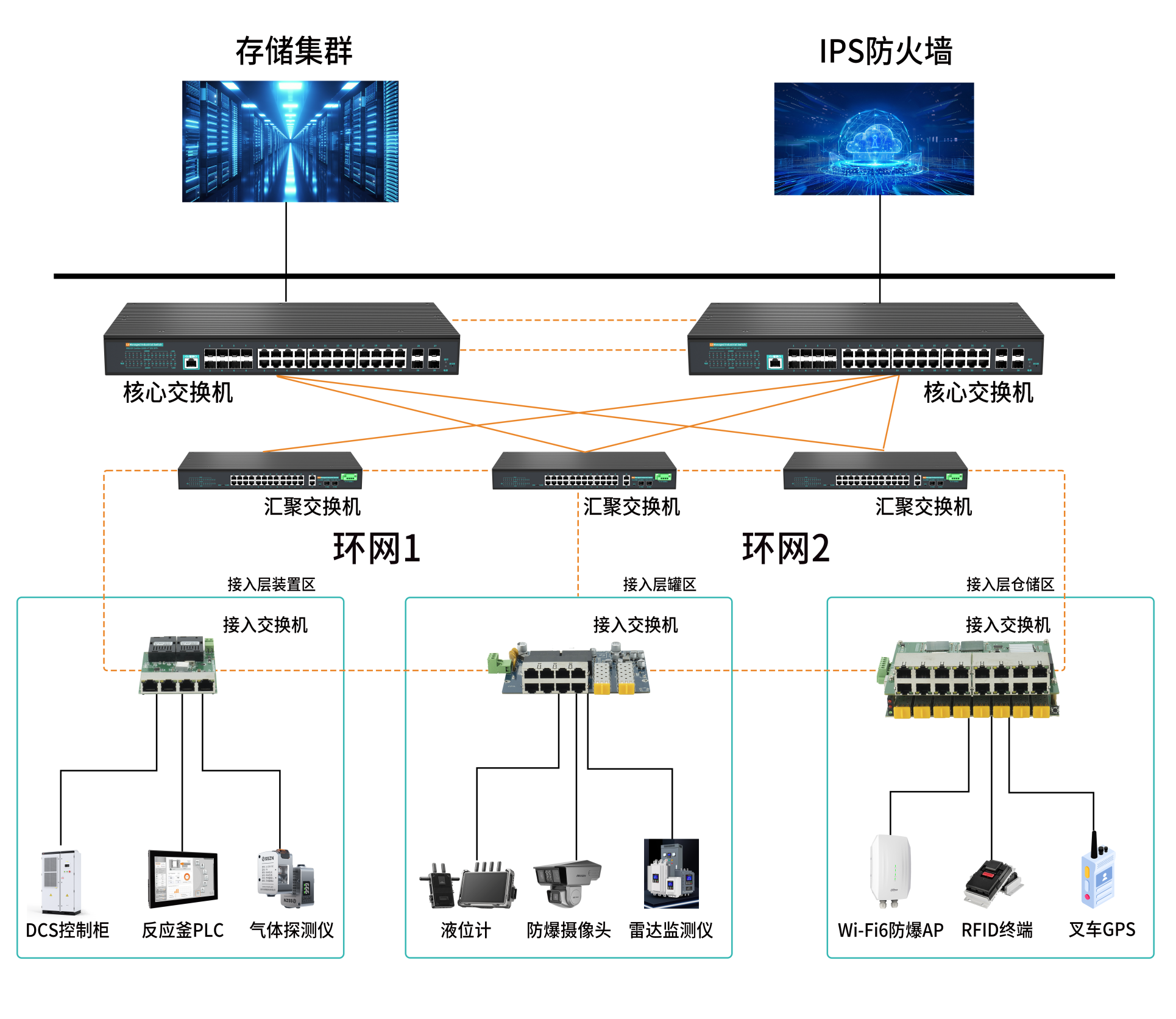

方案架構：三層本安，編織煉化安全神經網

1. 核心層：雙機熱備，控制中樞 “零中斷”

• 設備協同：雙核心交換機 + 存儲集群 + IPS 防火墻 組成生產指揮中樞：

  • 雙核心 熱備份部署（切換 < 50ms），即使單臺故障，DCS 控制、氣體探測仍持續運行；

  • IPS 防火墻構建 南北向安全邊界，抵御勒索病毒（如篡改反應釜參數），守護工藝配方、生產數據安全。




2. 匯聚層：雙環網隔離，故障 “分區自愈”

• 技術突破：采用 ERPS 環網協議，構建 裝置區環網、罐區環網 獨立冗余環網：

  • 本安隔離：匯聚交換機采用 防爆外殼 + 防腐涂層，通過 GB 3836.1-2010 本安認證，在油氣濃度 1.2% 環境中安全運行；

  • 毫秒級自愈：某環網（如罐區）光纖斷裂，僅影響本區域，裝置區 DCS 仍正?？刂?，避免 “一斷全?！薄?/p>




3. 接入層：場景適配，極端環境全連接

方案優勢：四大本安能力，定義化工網絡新標準

? 本安防爆設計：高危環境 “零火花”

• 硬件防護：接入 / 匯聚交換機采用 防爆外殼（Ex ib IIC T6）+ 特氟龍防腐涂層，電路設計滿足 “能量限制 + 火花抑制” 雙要求，在油氣濃度 1.5%、酸堿腐蝕環境中，確保設備運行無引爆、無銹蝕風險；

• 認證背書：通過國家級防爆檢測機構認證，符合 IEC 60079-11、GB 3836.1 標準，為煉化安全 “上雙鎖”。

? POE 供電擴展：布線革命 “零破管”

• 靈活供電：接入交換機支持 PoE++ 標準，單端口輸出 90W 功率，實現 250 米長距供電 + 數據傳輸，覆蓋罐區遠端液位計、裝置區氣體探測儀，替代危險的 220V 明線，減少 80% 破管埋線施工；

• 即插即用：新設備（如新增氣體探測儀）“通電即聯網”，部署時間從 “3 天” 壓縮至 “2 小時”，適配產線擴能需求。

? 高速數據交換：控制閉環 “零延遲”

• 實時保障：核心 - 匯聚層采用 10Gbps 骨干鏈路，接入層支持 千兆并發，保障：

  • DCS 控制信號延遲 < 10ms，避免反應釜跳車；

  • 防爆攝像頭 4K 視頻實時回傳，泄漏事故響應時間縮短 50%。




? 遠程網管運維：危險環境 “零下井”

• 智能管控：管理平臺支持 多廠區設備集中監控（溫度、負載、防爆狀態），罐區攝像頭模糊、氣體探測儀超溫等故障自動報警并定位；

• 批量運維：通過模板批量下發各區域 VLAN、QoS 策略（如 DCS 數據最高優先級），新裝置區部署時間縮短 70%；

• 無人巡檢：替代人工進入有毒區巡檢，運維成本降低 80%，故障響應時間從 “小時級” 壓縮至 “分鐘級”。
