智能制造智慧網絡方案

• 傳統組網延遲超 50ms，導致 AGV 調度失控、PLC 指令誤判，產線瞬間停擺；

• 變頻器、電機等設備產生強電磁干擾，數據丟包率超 10%，良品率暴跌；

• 新設備接入需定制網關，協議兼容耗時數周，柔性生產淪為空談；

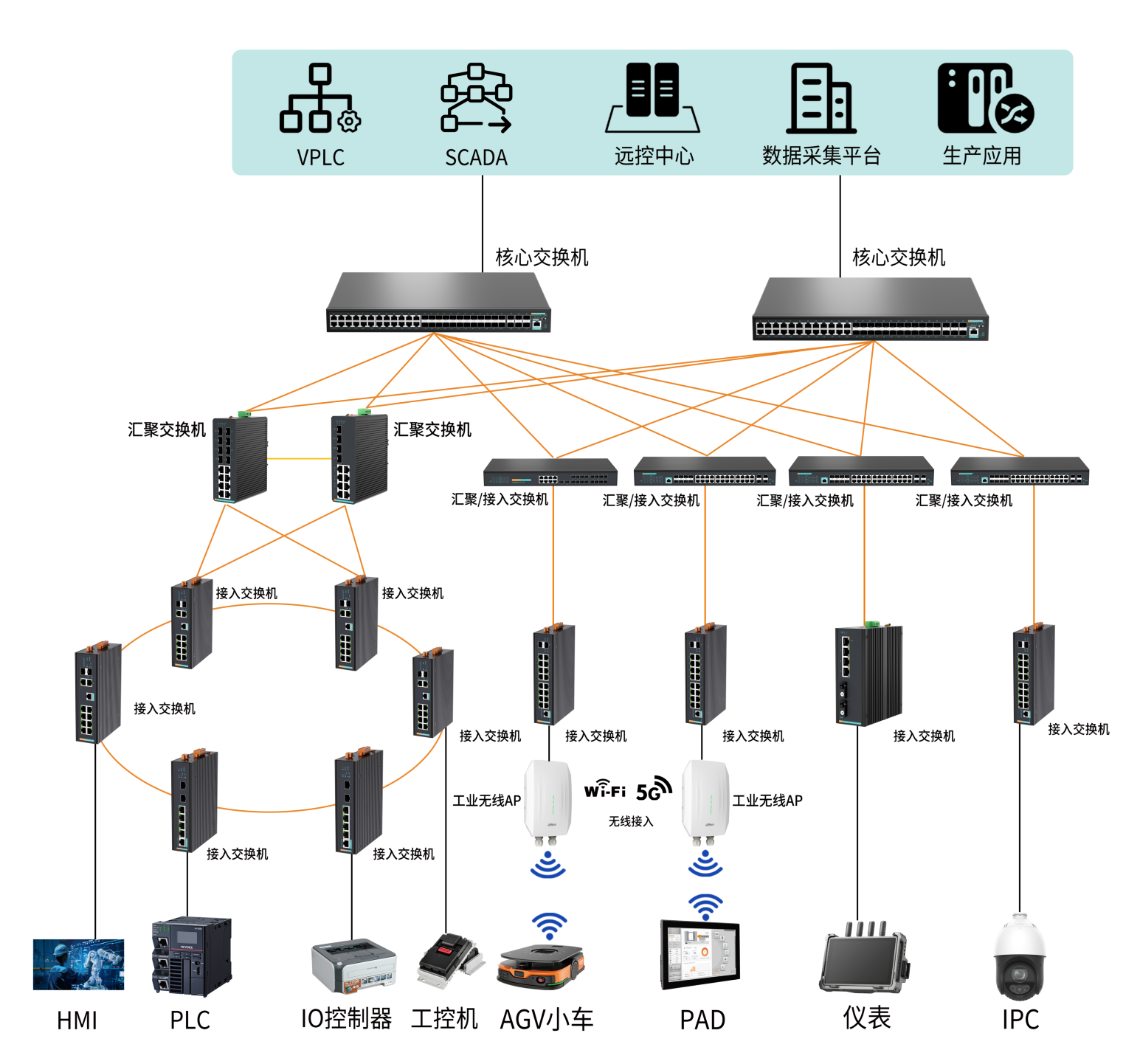

方案架構：三層協同，編織產線智慧神經網

1. 核心層：雙機熱備，產線大腦 “永在線”

• 設備協同：雙核心交換機 + VPLC+SCADA + 遠程中心 組成 “生產中樞”：

  • 雙核心 1+1 熱備份（切換 < 50ms），即使單臺故障，AGV 調度、PLC 控制仍連續運行；

  • 萬兆骨干鏈路承載 實時數據洪流（如數字孿生模型、產線監控視頻），保障決策指令 “秒級觸達”。




2. 匯聚層：協議翻譯官，多設備 “無障礙溝通”

• 技術突破：匯聚交換機內置 工業協議轉換模塊（Profinet/Modbus/EtherCAT），實現：

  • PLC、IO 控制器、工控機等設備 “即插即連”，無需額外網關，部署時間縮短 70%；

  • 區域流量智能調度，優先保障 AGV 調度（延遲 < 10ms）、質量檢測（4K 視頻回傳）等高優先級業務。




3. 接入層：全終端連接，產線末梢 “零延遲”

方案優勢：四大硬核能力，定義智造網絡新標準

? 高速傳輸：產線 “零延遲心跳”

• 全鏈低延遲：核心萬兆、匯聚千兆、接入百兆，保障 控制信號 < 10ms、視頻流 < 50ms 傳輸，AGV 調度 “指哪打哪”，視覺檢測 “秒級判優”；

• 對比傳統：傳統組網延遲超 50ms，方案讓產線響應速度提升 5 倍，良品率提高 15%。

? 多接口兼容：設備 “協議通吃”

• 工業協議原生支持：內置 Profinet、Modbus、EtherCAT 等協議解析模塊，PLC、機器人、檢測設備 “即插即連”，新產線部署時間從 “周級” 壓縮至 “天級”；

• 成本優化：減少 80% 網關采購，年節省設備成本超 50 萬元。

? 高抗干擾：電磁環境 “穩如磐石”

• 工業級設計：接入交換機、無線 AP 通過 EMC 四級認證，在變頻器（諧波干擾）、電機（電磁輻射）環境中，仍保障 數據丟包率 < 0.1%，產線運行不受干擾；

• 實測驗證：在汽車涂裝車間測試中，設備連續運行 6 個月無故障，數據穩定性較普通設備提升 90%。

? 零停機維護：產線 “無感升級”

• 冗余備份：核心交換機熱備、接入交換機 熱插拔模塊，故障時 “秒級切換 / 更換”，產線中斷時間 < 1 分鐘；

• 遠程運維：管理平臺實時監控設備狀態（溫度、負載、故障），支持 遠程固件升級、參數配置，運維人員 “不下產線” 即可修復問題
